SC7508 AD8009AR 技術規格
SC7508 1 GHz、5500 V/μs 低失真放大器


1
主要性能
? 超高速
壓擺率：5500 V/μs(4 V 階躍，G = +2)
上升時間：545 ps(2 V 階躍，G = +2)
大信號帶寬：
440 MHz，G = +2；320 MHz，G = +10
小信號帶寬(–3 dB)：
1 GHz，G = +1；700 MHz，G = +2
0.1%建立時間為：10 ns(2 V 階躍，G = +2)
? 寬帶寬范圍內低失真
無雜散動態范圍(SFDR)：
–66 dBc(20 MHz，二次諧波)
–75 dBc(20 MHz，三次諧波)
? 三階交調截點(3IP)
26 dBm(70 MHz，G = +10)
? 良好的視頻規格
0.1 dB 增益平坦度達 75 MHz
0.01%差分增益誤差，RL = 150 Ω
0.01°差分相位誤差，RL = 150 Ω
? 高輸出驅動
175 mA 輸出負載驅動電流
10 dBm 且 SFDR 為–38 dBc(70 MHz，G =
+10)
? 電源供電
電源電壓：+5 V 至±5 V
電源電流：16mA(典型值)
應用場合
? 脈沖放大器
? 中頻/射頻增益級/放大器
? 高速儀器儀表
? CCD 成像放大
? 高分辨率視頻圖形


產品概況
SC7508 是一款超高速電流反饋型放大器，壓擺率高達 5500 V/μs，上升時間僅為 545 ps，因而非常適合用作脈沖放大器。
高壓擺率使大信號帶寬達到 440 MHz，從而滿足高分辨率視頻圖形系統的要求。信號質量在整個寬帶寬范圍內均保持較高水平，最差情況下的失真為–40 dBc(250 MHz，G = +10，1 V p-p)。對于多頻信號的應用，三階交調截點(3IP)可以到達 12 dBm。SC7508 可靈活地應用于 IF/RF 信號鏈中的增益級放大器。
SC7508 能夠提供 175 mA 以上的負載電流，在驅動四個視頻負載時，可以取得低差分增益和相位誤差(分別為 0.02%和 0.04°)。高驅動能力還體現在它能夠提供 10 dBm 的輸出功率，當頻率為70 MHz 時無雜散動態范圍(SFDR)約為–38 dBc。
SC7508 提供小型 SOIC 封裝，工作溫度范圍為–55°C 至+125°C。

SC7508替代AD8009AR AD8009ARZ AD8009JRT AD8009JRTZ AD8009AC

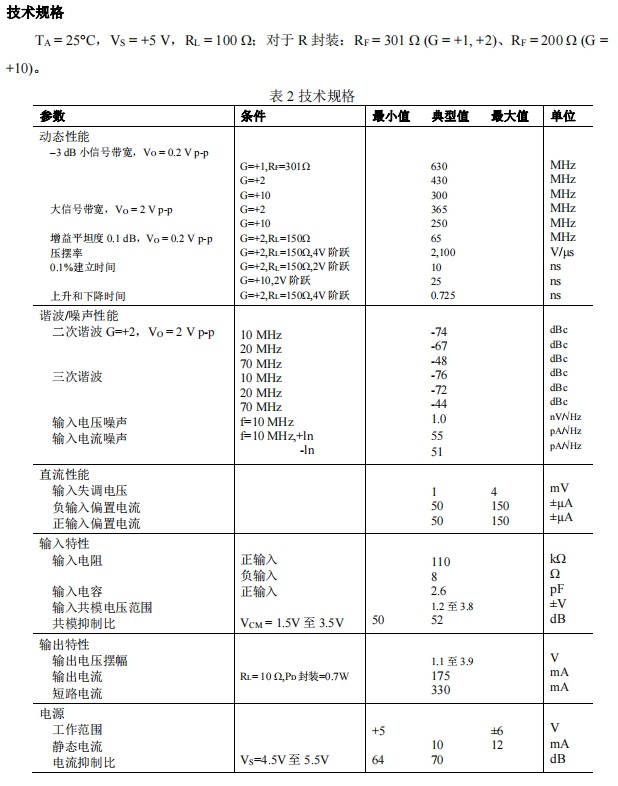

技術規格
