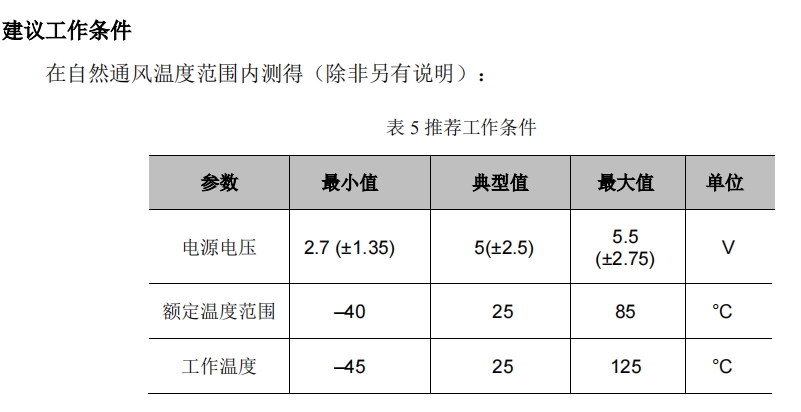

SC7511 AD8691AUJZ工作條件


SC7511 / SC7512 / SC7514


SC751X Micro Amplifier 系列高速單電源軌至軌運算放大器
主要性能
? 軌至軌輸入
? 軌至軌輸出(相對于電源軌 10mV 范圍內)
? 高帶寬：38MHz
? 高轉換速率：22V/μs
? 低噪聲：5nV/√Hz
? 低總諧波失真 (THD) + 噪聲 0.0006%
? 單位增益穩定
? 微型封裝
? 單通道、雙通道和四通道
應用場合
? 手機功率放大器 (PA) 控制環路
? 驅動模數 (A/D) 轉換器
? 視頻處理
? 數據采集
? 過程控制
? 音頻處理
? 通信
? 有源濾波器
? 測試設備
產品概況
SC751X 系列軌至軌 CMOS 運算放大器針對低電壓單電源運行進行了優化。軌至軌輸入和輸
出、低噪聲(5nV/√Hz) 和高速運行 (38MHz, 22V/μs) 使得運算放大器非常適合驅動模數 (A/D) 轉換
器。而且也適用于手機功率放大器 (PA) 控制環路和視頻處理(75Ω 驅動能力)以及音頻的應用。單
通道、雙通道和四通道版本具有完全相同的規格，可最大程度地提高設計靈活性。
SC751X 系列運行在一個低至 2.7V 的單電源上，輸入共模電壓范圍介于接地電壓以下 300mV
至正電源以上 300mV 之間。10kΩ 負載時，輸出電壓可以擺動到電源軌的 10mV 以內。雙通道和
四通道設計具有完全獨立的電路，可將串擾降到最低并徹底消除相互作用。


型號1, 2 溫度范圍 封裝描述 封裝選項 標識
AD8691AUJZ-R2 ?40°C至+125°C 5引腳 TSOT UJ-5 ACA
AD8691AUJZ-REEL ?40°C至+125°C 5引腳 TSOT UJ-5 ACA
AD8691AUJZ-REEL7 ?40°C至+125°C 5引腳 TSOT UJ-5 ACA
AD8691AKSZ-R2 ?40°C至+125°C 5引腳 SC70 KS-5 ACA
AD8691AKSZ-REEL ?40°C至+1 25°C 5引腳 SC70 KS-5 ACA
AD8691AKSZ-REEL7 ?40°C至+125°C 5引腳 SC70 KS-5 ACA
AD8691WAUJZ-R7 ?40°C至+125°C 5引腳 TSOT UJ-5 ACA
AD8691WAUJZ-RL ?40°C至+125°C 5引腳 TSOT UJ-5 ACA
AD8692ARMZ-R7 ?40°C至+125°C 8引腳 MSOP RM-8 APA
AD8692ARMZ-REEL ?40°C至+125°C 8引腳 MSOP RM-8 APA
AD8692ARZ ?40°C至+125°C 8引腳 SOIC_N R-8
AD8692ARZ-REEL ?40°C至+125°C 8引腳 SOIC_N R-8
AD8692ARZ-REEL7 ?40°C至+125°C 8引腳 SOIC_N R-8
AD8692WARMZ-REEL ?40°C至+125°C 8引腳 MSOP RM-8 APA
AD8694ARUZ ?40°C至+125°C 14引腳 TSSOP RU-14
AD8694ARUZ-REEL ?40°C至+125°C 14引腳 TSSOP RU-14
AD8694WARUZ ?40°C至+125°C 14引腳 TSSOP RU-14
AD8694WARUZ-REEL ?40°C至+125°C 14引腳 TSSOP RU-14
AD8694ARZ ?40°C至+125°C 14引腳 SOIC_N R-14
AD8694ARZ-REEL ?40°C至+125°C 14引腳 SOIC_N R-14
AD8694ARZ-REEL7 ?40°C至+125°C 14引腳 SOIC_N R-14
AD8694WAC-P3 ?40°C至+125°C 芯片
AD8694WAC-P7 ?40°C至+125°C 芯片
