如韻CN3300 PFM 升壓型電池充電控制芯片
更新：2019-12-23 22:40:56??????點擊：
- 品牌：???如韻
- 型號：???如韻CN3300
產品介紹
概述：

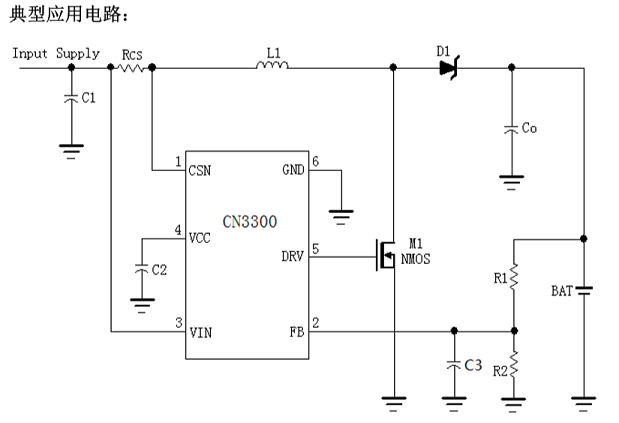

CN3300是一款工作于4V到28V的PFM升壓型電池充電控制集成電路。 CN3300內部集成有基準電壓源，＋5V電壓調制單元，電感電流檢測單元，電池電壓檢測電路和片外N溝道MOSFET驅動電路等，具有外部元件少，電路簡單等優點。當接通輸入電源時，CN3300進入充電狀態，控制片外N溝道MOSFET導通，電感電流上升，當上升到外部電流檢測電阻設置的上限時，片外N溝道MOSFET截止，電感電流下降，電感中的能量轉移到電池中。當電感電流下降到外部電流檢測電阻設置的下限時，片外N溝道MOSFET再次導通，如此循環。電池電壓通過電阻分壓網絡反饋到FB管腳，當FB管腳電壓達到1.205V(典型值)時，充電過程結束，片外N溝道MOSFET保持截止狀態。當FB管腳電壓下降到再充電閾值時，CN3300再次進入充電狀態。CN3300最高工作頻率可達1MHz，工作溫度范圍從－40℃到＋85℃。CN3300采用6管腳的SOT23封裝。
應用：
應用：
鋰電池充電控制
磷酸鐵鋰電池充電控制
鉛酸電池充電控制
獨立充電器
特點：
特點：
輸入電壓范圍：4V 到 28V
電感電流檢測
電池電壓監測
高達1MHz開關頻率
自動再充電功能
高達25W輸出功率
5V，5mA內部穩壓器
工作溫度范圍：－40℃到85℃
6管腳SOT23封裝
產品無鉛，滿足rohs指令要求，不含鹵素
我司是如韻代理商，可提供技術支持
